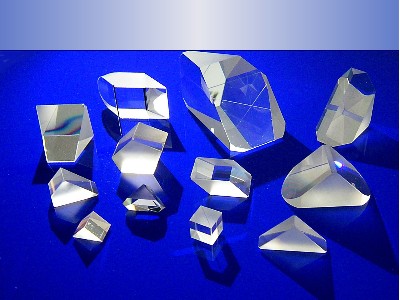

verschiedene Reflexionsprismen, wie Umlenkprisma, Rhomboid-Prisma und Dachkantprisma

Reflexionsprismen

Reflexionsprismen sind die am häufigsten verwendete Untergruppe der optischen Prismen. Reflexionsprismen dienen, unter Ausnutzung der Totalreflexion an den Innenseiten der optisch wirksamen Flächen, zum Umlenken von Licht, Laserstrahlung und zur Bildumkehr oder Spiegelung in optischen Systemen. Für Reflexionsprismen werden bevorzugt optische Gläser mit geringen Brechzahlen und geringer Farbstreuung (hohe Abbezahl), wie das Borosilikat-Kronglas N-BK7 von SCHOTT oder alternativ das S-BSL7 von OHARA verwendet.

> zurück zur Übersicht über Optische Prismen

Arten und Bauformen von Reflexionsprismen

verschiedene Arten von Reflexionsprismen, wie Umlenkprisma, Dachkantprisma und Rhombo-Prisma

Arten von Reflexionsprismen

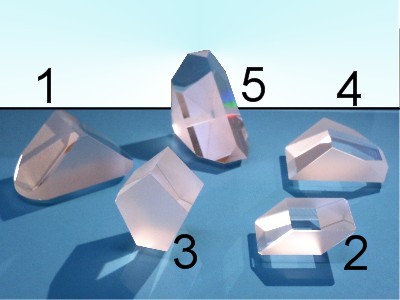

  • Porro-Prisma (1) (verwendbar als Umlenk und als Umkehrprisma)
  • Rhomboid-Prisma (2)
  • Penta-Prisma (3)
  • Bauernfeindt-Prisma (4)
  • Triple-Prisma
  • Dachkant-Prisma (5)
  • Penta-Dachkantprisma
  • Bauernfeindt-Dachkantprisma
  • Abbe-König-Prisma (Geradsicht-Bildumkehr-Prisma, besteht aus zwei Prismen)
  • Schmidt-Pechan-Prisma (Geradsicht-Bildumkehr-Prisma, besteht aus zwei Prismen)
